Van cửa phai (Penstock) là thiết bị thường được sử dụng trong hệ thống cấp thoát nước, thủy lợi, xử lý nước và xử lý nước thải với chức năng đóng, mở, ngăn hoặc kiểm soát dòng chảy. Để van vận hành ổn định, hạn chế rò rỉ và đảm bảo tuổi thọ, quy trình lắp đặt van cửa phai cần được thực hiện đúng trình tự, đặc biệt tại các bước căn chỉnh khung van, cố định và chống thấm.
Dưới đây là quy trình lắp đặt cơ bản có thể áp dụng cho nhiều loại cửa phai, đồng thời cần đối chiếu với bản vẽ thiết kế và hướng dẫn kỹ thuật của nhà sản xuất. Mời các bạn, quý khách hàng cùng đơn vị cung cấp van cửa phai tại miền Bắc chúng tôi cùng khám phá!

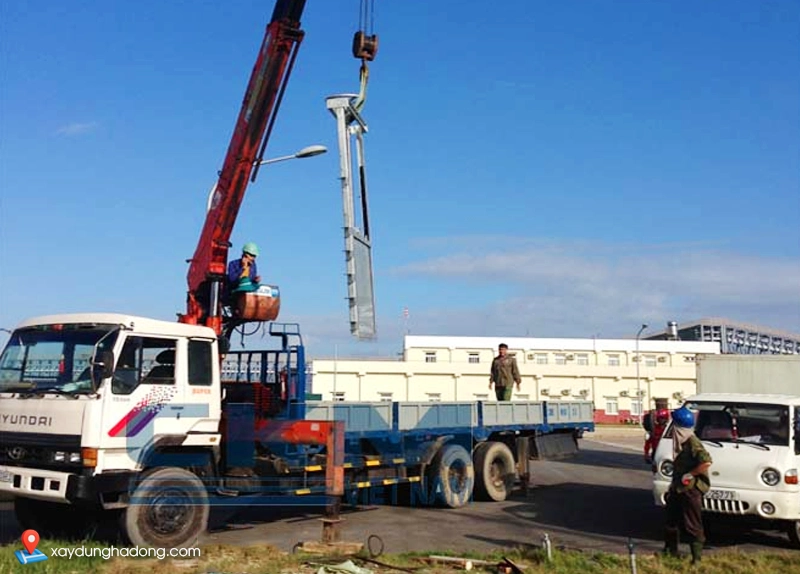

Công tác chuẩn bị trước khi lắp đặt van cửa phai
Trước khi đi vào quy trình lắp đặt van cửa phai chi tiết, chúng tôi muốn các bạn nắm bắt một thao tác rất quan trọng đó là quá trình chuẩn bị. Cần kiểm tra kỹ càng mặt bằng và vật tư đảm bảo để quá trình triển khai được thuận lợi.
Kiểm tra và chuẩn bị mặt bằng
Trước khi đưa van vào công trình và thực hiện quy trình lắp đặt van cửa phai, cần khảo sát vị trí lắp đặt và bảo đảm mặt bằng đáp ứng các điều kiện cần thiết:
- Có nguồn điện 220V phù hợp để phục vụ máy khoan, máy cắt và các thiết bị thi công.
- Khu vực thao tác phải đủ rộng, thông thoáng và không có vật cản như dây điện, cành cây hoặc các chướng ngại gây ảnh hưởng đến quá trình nâng hạ.
- Vị trí lắp đặt phải được kiểm soát nước. Trường hợp đang thi công trong bể, kênh hoặc hố có nước, cần có biện pháp ngăn dòng, bơm hút hoặc làm khô khu vực trước khi lắp.
- Bề mặt tường tại vị trí gắn khung van cần tương đối phẳng, chắc chắn và thẳng đứng theo thiết kế. Khu vực tiếp giáp quanh khẩu độ phải bảo đảm đủ diện tích để cố định khung và xử lý chống thấm.
- Nếu giá đỡ cơ cấu vận hành được đặt trên sàn công tác, bề mặt sàn tại vị trí liên kết phải bằng phẳng và có đủ khả năng chịu lực.
- Trường hợp giá đỡ được bắt vào tường đứng, mặt tường cần phẳng, thẳng đứng và bảo đảm vị trí tường lắp giá đỡ phù hợp với mặt phẳng của khung van.
Ngoài ra trước khi thực hiện quy trình lắp đặt van cửa phai cũng cần kiểm tra trước kích thước khẩu độ, cao độ, tim van và khoảng không gian vận hành để tránh phải điều chỉnh kết cấu sau khi lắp đặt.
Chuẩn bị vật tư, dụng cụ và nhân công
Trong quy trình lắp đặt van cửa phai, trước khi thi công cần tập kết đầy đủ vật tư, thiết bị và dụng cụ cần thiết. Một số hạng mục thường gồm:
- Pa lăng xích kéo tay khoảng 1 tấn hoặc thiết bị nâng phù hợp với trọng lượng van.
- Giá treo hoặc kết cấu đỡ pa lăng.
- Máy khoan bê tông và mũi khoan phù hợp với loại bu lông/nở sử dụng.
- Máy cắt cầm tay và đá cắt kim loại.
- Búa, bộ cờ lê và dụng cụ siết đai ốc.
- Nở áo inox, bu lông neo hoặc phụ kiện cố định theo thiết kế.
- Thước thủy, thước mét, dây dọi và các dụng cụ đo kiểm.
- Vật tư làm kín, vữa hoặc vật liệu chống thấm theo yêu cầu công trình.
Số lượng nhân công cần bố trí trong quy trình lắp đặt van cửa phai tùy thuộc vào kích thước, trọng lượng van và điều kiện mặt bằng. Lựa chọn van cửa phai kích thước nhỏ hoặc trung bình có thể bố trí nhóm thi công gọn; các loại van lớn cần tính toán phương án nâng hạ và nhân lực phù hợp.
Quy trình lắp đặt van cửa phai chi tiết, chuẩn kỹ thuật
Sau khi đã chuẩn bị và kiểm tra kỹ càng, quá trình lắp đặt penstock sẽ diễn ra theo trình tự 4 bước chi tiết như sau:
Bước 1: Đưa khung và mặt van vào vị trí
Nước đầu tiên trong quy trình lắp đặt van cửa phai đó là vận chuyển và đưa cấu kiện vào vị trí chuẩn bị lắp đặt. Sử dụng pa lăng hoặc thiết bị nâng để đưa mặt van cửa phai đến vị trí lắp đặt. Trong quá trình nâng phải kiểm soát tốt trọng tâm, tránh để van va chạm vào tường hoặc các kết cấu xung quanh.
Sau khi đưa đến vị trí, căn chỉnh sơ bộ để khung van nằm đúng khu vực khẩu độ và có thể tiến hành đo kiểm.
Bước 2: Căn chỉnh khung van
Bước thứ hai trong quy trình lắp đặt van cửa phai cần sử dụng thước thủy, dây dọi và thước đo để kiểm tra vị trí của khung van.
Các yêu cầu cơ bản gồm:
- Khung van đúng tim và đúng cao độ theo bản vẽ.
- Cửa van nằm đúng vị trí so với lỗ thông nước.
- Trục hoặc thanh đứng của van phải thẳng đứng.
- Khung không bị nghiêng, xoắn hoặc biến dạng.
- Bề mặt làm kín phải nằm đúng vị trí thiết kế.
Đây là công đoạn rất quan trọng của quy trình lắp đặt van cửa phai. Nếu khung van bị lệch, cánh van có thể di chuyển khó khăn, gioăng không tiếp xúc đều và nguy cơ rò rỉ tăng lên.
Mời bạn tìm hiểu thêm: Dịch vụ thi công thảm bê tông nhựa nóng tại Bắc Ninh uy tín
Bước 3: Cố định tạm thời khung van
Sau khi căn chỉnh sơ bộ, tiến hành cố định khung bằng một số điểm neo ban đầu.
Thông thường, hai vị trí phía trên được cố định trước để giữ khung. Sau đó kiểm tra lại độ thẳng đứng và vị trí tương quan với khẩu độ.
Khi các thông số đạt yêu cầu, quy trình lắp đặt van cửa phai tiếp tục khoan và lắp các vị trí neo còn lại. Không nên siết chặt toàn bộ ngay từ đầu vì vẫn cần khoảng điều chỉnh để hoàn thiện độ chính xác của khung.
Bước 4: Căn chỉnh và siết cố định hoàn toàn kết thúc quy trình lắp đặt van cửa phai
Sau khi toàn bộ vị trí neo đã được lắp, tiến hành căn chỉnh lần cuối. Các bu lông hoặc nở neo cần được siết đều, đối xứng và từng bước, tránh siết quá mạnh tại một điểm khiến khung bị biến dạng.
Trong quy trình lắp đặt van cửa phai này cần tiếp tục kiểm tra:
- Độ thẳng đứng.
- Độ phẳng của khung.
- Độ vuông góc với hướng dòng chảy.
- Kích thước và vị trí khẩu độ.
- Khả năng chuyển động của cánh van.
Chỉ tiến hành hoàn thiện cố định sau khi các thông số đo kiểm đạt yêu cầu, như vậy là đã kết thúc các bước chính trong quy trình lắp đặt van cửa phai.
Nắm bắt thêm: Tổng kho cung cấp Carboncor Asphalt tại Bắc Ninh

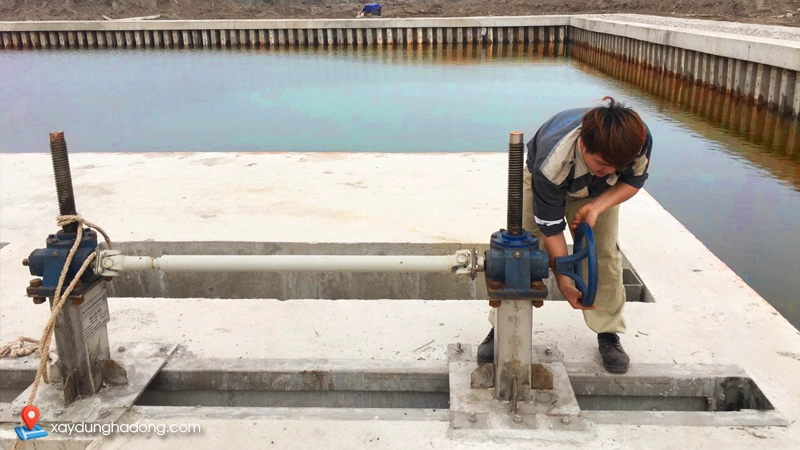

Lắp đặt trục vít me và cơ cấu vận hành
Tùy thiết kế, van cửa phai có thể sử dụng trục vít me, tay quay, hộp giảm tốc, bộ truyền động điện, xi lanh thủy lực hoặc khí nén.
Lắp trục dẫn hướng và vít me
Đưa trục dẫn hướng vào thân van, sau đó kết nối với hệ thống vít me và cơ cấu nâng hạ.
Cần bảo đảm các bộ phận liên kết đúng tâm, không bị lệch trục hoặc tạo tải ngang bất thường để quy trình lắp đặt van cửa phai tiến hành thuận lợi.
Căn chỉnh hệ thống trục
Sử dụng thước thủy và dây dọi để kiểm tra độ thẳng đứng của trục vít me và ống dẫn hướng.
Trục phải vận hành êm, không bị kẹt hoặc lệch khi nâng hạ cánh van.
Cố định giá đỡ tay quay
Đặt giá đỡ vào đúng vị trí theo bản vẽ, đánh dấu các điểm khoan trên tường hoặc sàn công tác. Sau đó khoan và cố định giá đỡ bằng hệ thống neo phù hợp.
Sau khi cố định cần kiểm tra lại sự đồng tâm giữa tay quay – trục vít me – cánh van, đồng thời vận hành thử để phát hiện tình trạng nặng tay, rung hoặc kẹt xuyên suốt quy trình lắp đặt van cửa phai.
Công tác chống thấm và xử lý khe hở
Sau khi hoàn thành lắp đặt, giữa khung van và kết cấu tường có thể tồn tại khe hở. Nếu không xử lý đúng, nước có khả năng thấm hoặc rò rỉ qua khu vực này.
Chuẩn bị vật liệu
Tùy yêu cầu thiết kế, quy trình lắp đặt van cửa phai có thể sử dụng:
- Bê tông phù hợp với cấp phối và cường độ quy định.
- Vữa xi măng.
- Vật liệu chống thấm chuyên dụng hoặc vật liệu chèn khe.
- Keo hoặc gioăng làm kín tại những vị trí thiết kế yêu cầu.
Vật liệu cần được lựa chọn dựa trên môi trường làm việc, áp lực nước và yêu cầu kín nước của công trình.
Thực hiện chống thấm
Quy trình lắp đặt van cửa phai này có thể thực hiện theo trình tự cơ bản:
- Đưa cánh van về vị trí phù hợp theo hướng dẫn kỹ thuật, thường để tạo thuận lợi cho việc tiếp cận khu vực khe.
- Làm sạch khe giữa khung van và tường, loại bỏ bụi bẩn, vật liệu rời.
- Chèn hoặc đổ vật liệu lấp đầy khoảng hở theo thiết kế.
- Trát hoàn thiện bằng vữa tại các vị trí cần thiết.
- Chờ vật liệu đạt thời gian đóng rắn theo yêu cầu trước khi đưa khu vực vào trạng thái chịu nước.
Không nên chỉ dựa vào một khoảng thời gian cố định như 3–4 giờ cho mọi loại vật liệu. Theo quy trình lắp đặt van cửa phai , thời gian chờ cấp nước và chịu tải phải tuân theo loại vật liệu sử dụng và yêu cầu kỹ thuật của công trình.
Tham khảo ngay: Báo giá thi công thảm bê tông nhựa tại Bắc Ninh
Kiểm tra và chạy thử sau khi lắp đặt
Sau khi hoàn thành quy trình lắp đặt van cửa phai, cần tiến hành nghiệm thu và kiểm tra trước khi đưa van vào vận hành chính thức.
Kiểm tra cơ khí
Kiểm tra độ chắc chắn của:
- Khung van.
- Cánh cửa.
- Trục vít me.
- Giá đỡ.
- Bu lông, nở neo.
- Các khớp nối và cơ cấu truyền động.
Kiểm tra vận hành
Bước kiểm tra vận hành rất quan trọng trong quy trình lắp đặt van cửa phai. Thực hiện đóng – mở thử nhiều lần để kiểm tra:
- Cánh van có di chuyển nhẹ và đều hay không.
- Trục có bị lệch hoặc rung không.
- Tay quay hoặc bộ truyền động có hoạt động ổn định không.
- Có hiện tượng kẹt tại bất kỳ vị trí nào hay không.
Kiểm tra độ kín
Sau khi hoàn tất chống thấm của quy trình lắp đặt van cửa phai, cấp nước từ từ và kiểm tra khu vực tiếp giáp giữa khung van và tường cũng như vị trí gioăng làm kín.
Mức độ rò rỉ cho phép cần căn cứ vào thiết kế, tiêu chuẩn kỹ thuật và yêu cầu của nhà sản xuất.
Mời quý khách hàng tìm hiểu: Quy trình thi công bê tông nhựa nóng đúng chuẩn

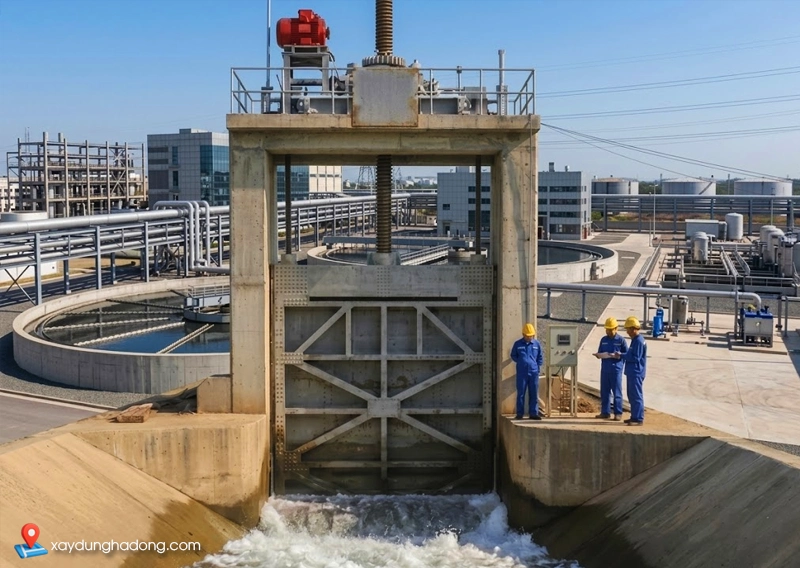

Những lưu ý quan trọng khi lắp đặt van cửa phai
Để hạn chế sự cố trong quá trình vận hành, quy trình lắp đặt van cửa phai cần đặc biệt lưu ý:
- Không nâng van vượt quá tải trọng cho phép của pa lăng hoặc thiết bị nâng.
- Không đứng bên dưới vật đang được nâng.
- Kiểm tra kích thước thực tế trước khi khoan và cố định.
- Không siết neo một phía quá chặt trong khi các phía còn lại chưa được căn chỉnh.
- Không để trục vít me bị cong hoặc lệch tâm.
- Không đưa van vào vận hành khi bê tông, vữa hoặc vật liệu chống thấm chưa đạt điều kiện cần thiết.
- Với môi trường có tính ăn mòn, quy trình lắp đặt van cửa phai cần kiểm tra định kỳ khung, cánh van, gioăng, trục và các chi tiết liên kết.
- Đối với van có bộ truyền động điện hoặc thủy lực, việc đấu nối và chạy thử phải tuân thủ hướng dẫn của nhà sản xuất.
Tổng kết
Trên đây là quy trình lắp đặt van cửa phai (Penstock) đúng kỹ thuật là yếu tố quan trọng quyết định khả năng đóng mở, độ kín nước và tuổi thọ thiết bị. Quy trình cần được thực hiện tuần tự từ khâu chuẩn bị mặt bằng, nâng đặt van, căn chỉnh khung, cố định, lắp trục vít me, xử lý chống thấm đến chạy thử và nghiệm thu.
Đặc biệt, các thông số về kích thước khẩu độ, áp lực nước, vị trí lắp đặt, phương thức vận hành và vật liệu chế tạo cần được kiểm tra trước khi thi công. Với những công trình lớn hoặc van có tải trọng cao, nên để kỹ thuật viên có chuyên môn thực hiện nhằm bảo đảm an toàn và độ chính xác.
