Trong các công trình thoát nước, kiểm soát ngập úng, thủy lợi và hạ tầng ven sông, ven biển, van ngăn triều là thiết bị có nhiệm vụ kiểm soát dòng nước và hạn chế nước từ bên ngoài chảy ngược vào hệ thống. Việc lựa chọn và thiết kế van cần dựa trên điều kiện thủy văn, tải trọng tác động, đặc điểm công trình cũng như yêu cầu vận hành thực tế. Để hiểu rõ hơn, các bạn hãy cùng đơn vị cung ứng van cửa phai tại miền Bắc chúng tôi tìm hiểu trong nội dung tổng hợp sau đây!

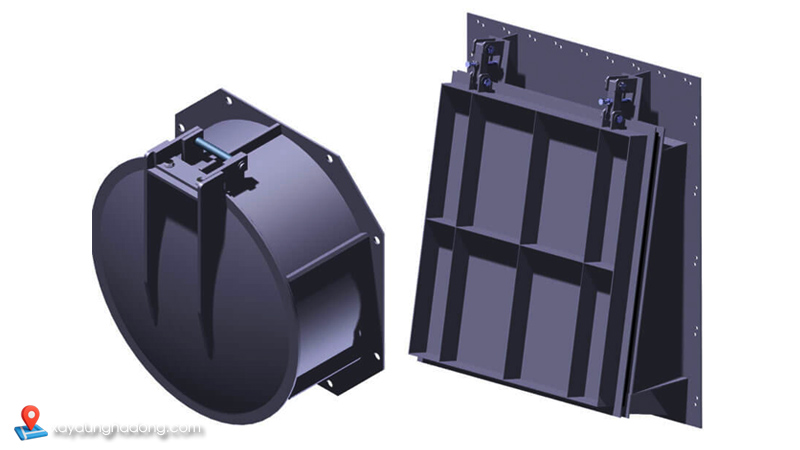

Thế nào là van ngăn triều?
Van ngăn triều là thiết bị cơ khí được lắp tại cửa xả, đường ống, cống hoặc kênh dẫn nước, có chức năng ngăn dòng chảy ngược do thủy triều hoặc chênh lệch mực nước. Một số loại van phổ biến sử dụng dạng cửa lật hoặc tấm chắn liên kết với khung, cho phép cửa tự động đóng hoặc mở tùy theo áp lực nước.
Nguyên lý hoạt động tương đối đơn giản. Khi mực nước phía ngoài thấp hơn phía trong công trình, nước có thể đẩy cửa mở để thoát ra ngoài. Khi thủy triều dâng hoặc áp lực nước bên ngoài lớn hơn, cửa sẽ tự động đóng, hạn chế nước tràn ngược vào đường ống, cống hoặc khu vực cần bảo vệ.
Tùy quy mô dự án, thiết kế van ngăn triều có thể sử dụng cơ chế vận hành tự động theo áp lực nước hoặc kết hợp với hệ thống điều khiển từ xa. Nhờ đó, thiết bị có thể hoạt động linh hoạt mà không nhất thiết phải có người vận hành trực tiếp tại vị trí van.
Van ngăn triều và cả van cửa phai thường được ứng dụng tại:
- Cửa xả của hệ thống thoát nước đô thị.
- Cống tiêu thoát nước tại khu vực ven sông, ven biển.
- Trạm bơm và công trình kiểm soát ngập.
- Hệ thống thoát nước khu công nghiệp, nhà máy.
- Công trình thủy lợi, kênh dẫn và hồ điều hòa.
- Các tuyến ống có nguy cơ xảy ra dòng chảy ngược.

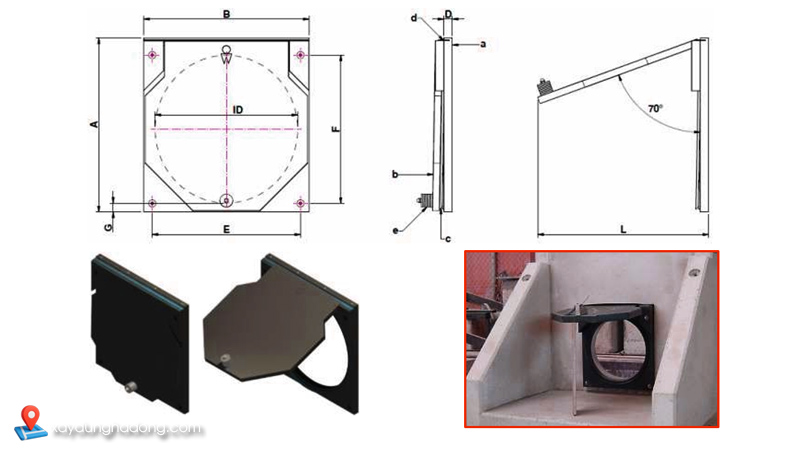

Các tiêu chuẩn kỹ thuật thiết kế van ngăn triều
Để van hoạt động ổn định, kín nước và có tuổi thọ cao, quá trình thiết kế cần đánh giá đồng thời nhiều yếu tố liên quan đến công trình và môi trường làm việc.
Các thông số công trình liên quan đến lựa chọn cửa van
Trước khi xác định kích thước và kết cấu van, cần khảo sát các điều kiện thực tế của vị trí lắp đặt. Những thông số quan trọng gồm:
- Độ sâu lòng sông: ảnh hưởng đến chiều cao cửa, áp lực nước và phương án vận hành.
- Lưu lượng dòng chảy: là cơ sở để xác định kích thước cửa và khả năng thoát nước.
- Mực nước và biên độ thủy triều: quyết định áp lực tác động lên cửa van ngăn triều và kết cấu chịu lực.
- Tốc độ, hướng gió: cần được xem xét khi công trình chịu tác động của sóng và gió.
- Nhiệt độ nước và không khí: ảnh hưởng đến sự giãn nở của vật liệu cũng như khả năng làm việc của các bộ phận.
- Đặc điểm nền móng: nền yếu hoặc lún không đều có thể làm cửa bị lệch, kẹt và ảnh hưởng đến độ kín.
- Bùn cát và vật liệu lắng đọng: cần tính đến nguy cơ bùn cát tích tụ tại khu vực cửa van ngăn triều.
- Rác và vật trôi nổi: có thể gây kẹt cửa hoặc làm giảm khả năng đóng kín.
- Biến đổi khí hậu và nước biển dâng: cần được tính toán khi công trình nằm tại khu vực chịu ảnh hưởng rõ rệt của thủy triều.
- Hình thái lòng sông, kênh hoặc cửa xả: ảnh hưởng đến phân bố áp lực nước, dòng chảy và tải trọng bùn cát.
Việc đánh giá đầy đủ các thông số trên giúp lựa chọn kích thước, vật liệu, kết cấu khung và phương thức vận hành van ngăn triều phù hợp với điều kiện thực tế.
Tham khảo thêm: Cách lựa chọn van cửa phai.
Các tải trọng tác dụng lên cửa van ngăn triều
Trong quá trình sử dụng, cửa van có thể chịu nhiều loại tải trọng khác nhau. Đây là cơ sở quan trọng để tính toán độ bền và độ cứng của kết cấu.
Các tải trọng cần xem xét trong thiết kế van ngăn triều gồm:
- Áp lực thủy tĩnh: phát sinh do chênh lệch mực nước giữa hai phía cửa.
- Áp lực thủy động: xuất hiện khi nước chảy với tốc độ lớn qua khu vực cửa van.
- Áp lực sóng: cần quan tâm đối với các công trình ven biển hoặc cửa sông.
- Tải trọng gió: đặc biệt quan trọng với các cửa có kích thước lớn hoặc kết cấu nhô cao.
- Tải trọng bản thân: bao gồm trọng lượng cửa, khung và các bộ phận liên kết, ảnh hưởng trực tiếp đến lực đóng mở.
- Tác động của rác, bùn cát và vật trôi nổi: có thể làm tăng lực tác động hoặc gây cản trở quá trình vận hành.
Kết cấu cửa, khung đỡ, bản lề, hệ thống liên kết và bộ phận làm kín cần được tính toán để đảm bảo đủ độ cứng, khả năng chịu tải và ổn định trong điều kiện làm việc thực tế.
Các yêu cầu về giao thông thủy
Nếu van ngăn triều được lắp đặt tại khu vực có phương tiện thủy hoạt động, thiết kế cần tính đến yêu cầu an toàn giao thông đường thủy, bao gồm:
- Tốc độ tàu: ảnh hưởng đến nguy cơ va đập và tác động của sóng lên công trình.
- Tải trọng và kích thước tàu: liên quan đến chiều rộng, chiều cao và khoảng không của khu vực cửa.
- Độ tĩnh không: phải phù hợp với cấp giao thông thủy và loại phương tiện có thể đi qua.
- Khoảng cách an toàn: hạn chế nguy cơ tàu va quệt vào cửa hoặc các bộ phận của công trình.
Các yếu tố này đặc biệt cần được chú trọng với van ngăn triều đặt tại cửa sông, kênh lớn hoặc công trình có kết hợp giao thông thủy.
Kiến thức kỹ thuật: Quy trình lắp đặt van cửa phai chuẩn kỹ thuật.
Các yếu tố cần lưu ý trong quá trình vận hành
Thiết kế van ngăn triều không chỉ yêu cầu khả năng đóng mở mà còn phải đảm bảo thiết bị hoạt động ổn định trong thời gian dài.
Một số vấn đề cần quan tâm gồm:
- Vật trôi nổi: cần có giải pháp hạn chế rác mắc vào cửa, gây kẹt hoặc cản trở đóng kín.
- Bùn cặn: lượng bùn lắng lớn có thể làm tăng lực đóng mở và ảnh hưởng đến bản lề, gioăng của van ngăn triều.
- Xói mòn: dòng chảy mạnh có thể gây xói chân công trình, ảnh hưởng đến độ ổn định của khu vực lắp đặt.
- Khả năng bảo dưỡng: vị trí van ngăn triều và các bộ phận quan trọng cần thuận tiện cho việc kiểm tra, sửa chữa và thay thế.
- Độ kín nước: gioăng phải duy trì khả năng làm kín trong suốt quá trình vận hành.
- Tuổi thọ: vật liệu và kết cấu cần được lựa chọn phù hợp với môi trường để giảm chi phí bảo trì và thay thế.

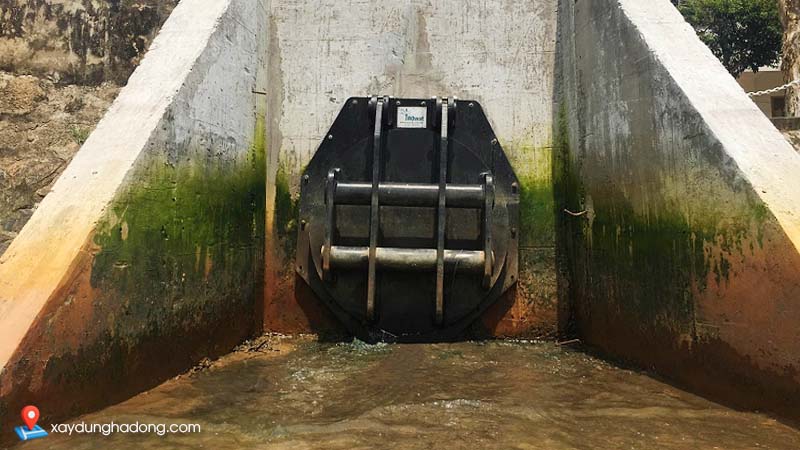

Ưu điểm của van ngăn triều HDPE
Van ngăn triều HDPE là một trong những giải pháp được sử dụng trong các hệ thống kiểm soát dòng chảy nhờ thiết kế đơn giản, khả năng vận hành linh hoạt và thích ứng tốt với nhiều điều kiện lắp đặt.
Một số ưu điểm đáng chú ý gồm:
- Điều tiết dòng nước linh hoạt: cửa van có thể đóng mở theo sự chênh lệch áp lực nước, phù hợp với nhiều hệ thống thoát nước và kiểm soát triều.
- Khả năng chịu cột nước cao: van ngăn triều có thể được thiết kế để chịu cột nước phía trước và phía sau đến khoảng 10 m; khi công trình yêu cầu, có thể tính toán chế tạo cho cột nước lớn hơn.
- Khả năng làm kín tốt: hệ thống gioăng được thiết kế nhằm hạn chế rò rỉ tại vị trí tiếp xúc giữa cửa và khung.
- Kích thước đa dạng: có thể chế tạo theo kích thước cửa xả, đường ống hoặc khẩu độ công trình thực tế.
- Vật liệu chống ăn mòn: tùy thiết kế, các bộ phận của van ngăn triều có thể sử dụng thép không gỉ SUS304, SUS316 hoặc vật liệu phù hợp với môi trường nước.
- Kết cấu chắc chắn: khung và cửa được gia công phù hợp với yêu cầu chịu lực; tấm cửa có thể thiết kế dạng phẳng hoặc bổ sung các nẹp gia cường.
- Hệ thống làm kín hiệu quả: sử dụng gioăng EPDM ở 3 hoặc 4 phía tùy kết cấu, giúp hạn chế nước chảy ngược.
- Dẫn hướng ma sát thấp: có thể sử dụng vật liệu UHMWPE cho tấm dẫn hướng, giúp giảm ma sát, hỗ trợ cửa vận hành nhẹ và tăng độ bền.
Một số thông số cần xác định khi đặt thiết kế van ngăn triều
| Thông số | Nội dung cần xác định |
| Khẩu độ van | Theo kích thước cửa xả, cống hoặc đường ống |
| Cột nước thiết kế | Căn cứ chênh lệch mực nước lớn nhất |
| Lưu lượng | Theo yêu cầu thoát nước của công trình |
| Vật liệu | SUS304, SUS316, HDPE hoặc vật liệu theo môi trường |
| Gioăng làm kín | EPDM hoặc vật liệu phù hợp |
| Tấm dẫn hướng | Có thể sử dụng UHMWPE giảm ma sát |
| Kiểu vận hành | Tự động theo áp lực nước hoặc điều khiển theo yêu cầu |
| Điều kiện môi trường | Nước ngọt, nước mặn, nước thải, hóa chất… |
| Bảo trì | Yêu cầu tiếp cận, tháo lắp và thay thế linh kiện |
Tham khảo: Dịch vụ sửa chữa đường bê tông nhựa tại Hà Nội uy tín, giá rẻ
Lời kết
Van ngăn triều là giải pháp quan trọng giúp kiểm soát dòng chảy và hạn chế nước chảy ngược vào hệ thống thoát nước, đặc biệt tại các khu vực thường xuyên chịu ảnh hưởng của thủy triều. Để thiết bị hoạt động hiệu quả, quá trình thiết kế cần tính toán chính xác khẩu độ, lưu lượng, cột nước, tải trọng, vật liệu, hệ thống làm kín và điều kiện môi trường.
Việc lựa chọn đúng loại van ngay từ giai đoạn thiết kế không chỉ giúp tăng khả năng kiểm soát nước mà còn hạn chế sự cố kẹt cửa, rò rỉ, ăn mòn và giảm chi phí bảo trì trong quá trình sử dụng. Với các công trình có yêu cầu đặc thù, van nên được tính toán và chế tạo theo điều kiện thực tế của từng dự án thay vì chỉ lựa chọn theo kích thước tiêu chuẩn.
Nếu có nhu cầu cung cấp, lắp đặt van cửa phai, van ngăn triều tại Hà Nội và khu vực phía Bắc, quý khách hàng hãy liên hệ ngay với Xây dựng Hà Đông để được tư vấn, báo giá trọn gói nhé. Xin trân trọng cám ơn!
